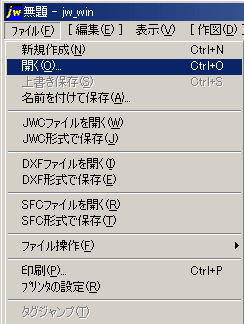

JW_CADの練習の手始めとして、サンプルファイル等を開いてみましょう JW_CADを起動を起動して「ファイル」メニューをクリックすると、左のようなメニューが開きます。 簡単にファイルを開くには「開く」を選びます。 ファイル形式を指定したい場合は、「JWCファイルを開く」「DXFファイルを開く」「SFCファイルを開く」などのメニューが用意されていますが、これはファイル形式は後述の操作で選択することも可能です。 ちなみに JWCファイルとは旧DOS版のJWCADのファイルのことです。 また他のCADプログラムと図面ファイルをやりとりする場合は、DXF形式が便利です。 |
「開く」を選択すると下のようなダイアログボックスが表示されます。  C:\jwwの下には、木造平面図やマンション立面等のサンプル図面が登録されていて、図面イメージを見ながら選択できるようになっています。 図面に十字型のカーソルを合わせてダブルクリックすればファイルが開かれます |

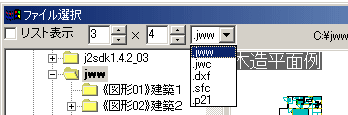

 ウインドウ上部の「リスト表示」にチェックを入れれば、縮小表示なしの文字だけのファイル一覧となります。 また、「.jww」となっているコンボボックスをクリックすると、jwcやdxfのファイル形式を選択できるようになります。 DOSの旧バージョンで作成したjwcファイルは標準では一覧に出てこないので、ここでjwc形式を選択するか、「ファイル」メニューの「JWCファイルを開く」を選択しましょう。 |
